Seitron centralina solare con uscita PWM TDST24M

Centralina per il controllo di impianti a pannelli solari termici. Dotata di 3 Uscite a relè (2 dei carichi + 1 di Allarme), un’uscita PWM, un’uscita 0..10V e 3 Ingressi (Sonde) è in grado di configurare e gestire fino a 6 tipi di impianti solari differenti.
Selezionando uno dei 6 schemi d’impianto, la centralina gestirà automaticamente le uscite e gli ingressi relativi al tipo di impianto prescelto.

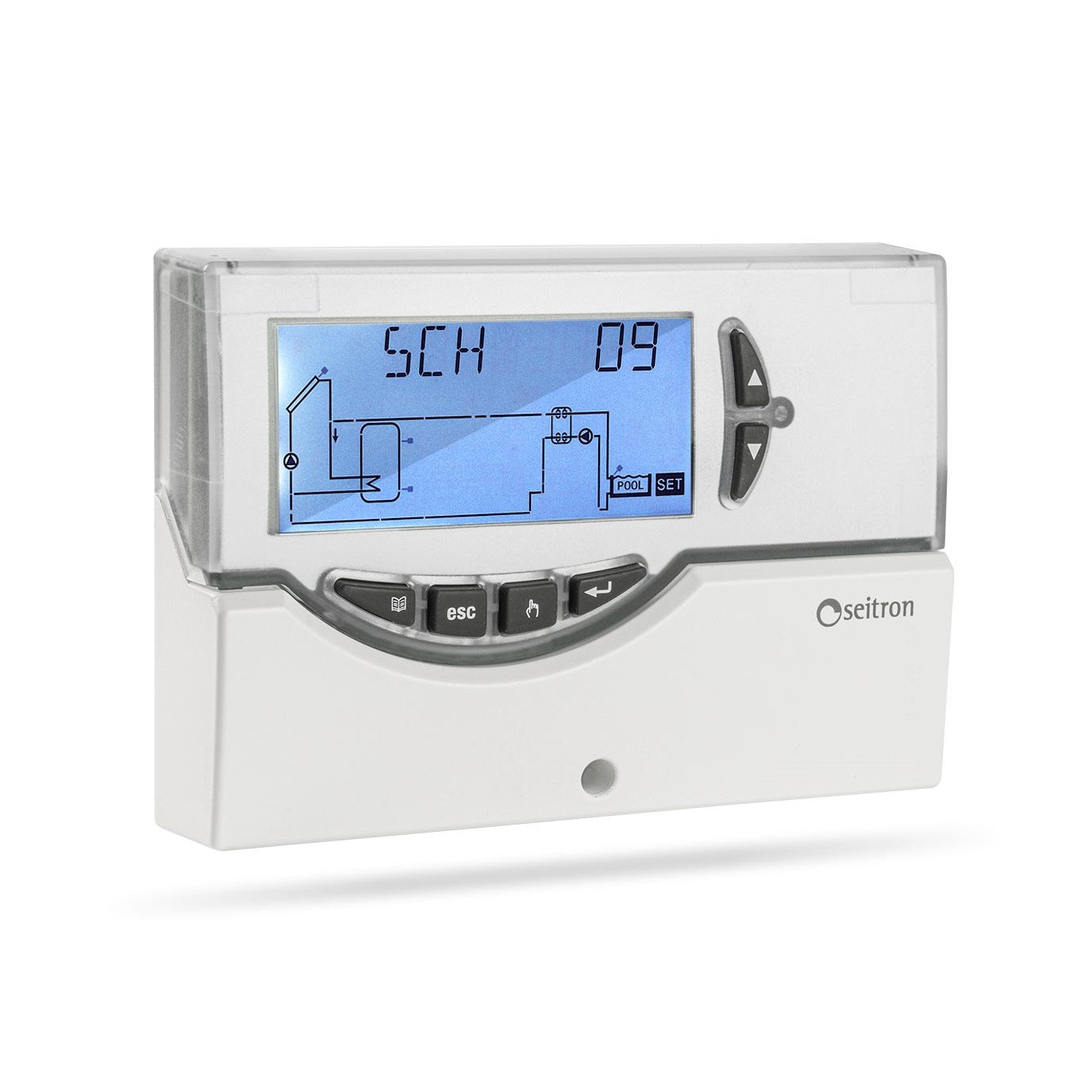

Inoltre sul display LCD retroilluminato sarà possibile visualizzare la configurazione dello schema idraulico dell’impianto, lo stato delle uscite, lo stato delle sonde ed altre numerose informazioni e dati.

CARATTERISTICHE TECNICHE
Alimentazione: 230V~ 50Hz
Assorbimento: <2 VA
Tipo di sensori: 3 x NTC 10K @ 25°C ±1%
Limiti funzionamento sensori: -50°C .. +200°C (collettore) - -50°C .. +110°C (boiler)
Campo di lettura temperature: -20°C .. 180°C
Precisione: ±2°C
Risoluzione: 0,1°C (-20°C .. 144,9°C) - 1°C (145°C .. 180°C)
Offset: su S1: ±5.0°C - su S2: ±5.0°C - su S3: ±5.0°C
Password Installatore: 0000 .. 9999 (default 0000)
Segnalazioni Acustiche: On/Off (default On)
Spegnimento Back light: 20 sec da ultima pressione
Logica del Relè OUT2: NOR=N.A. REV=N.C. (default N.A.)

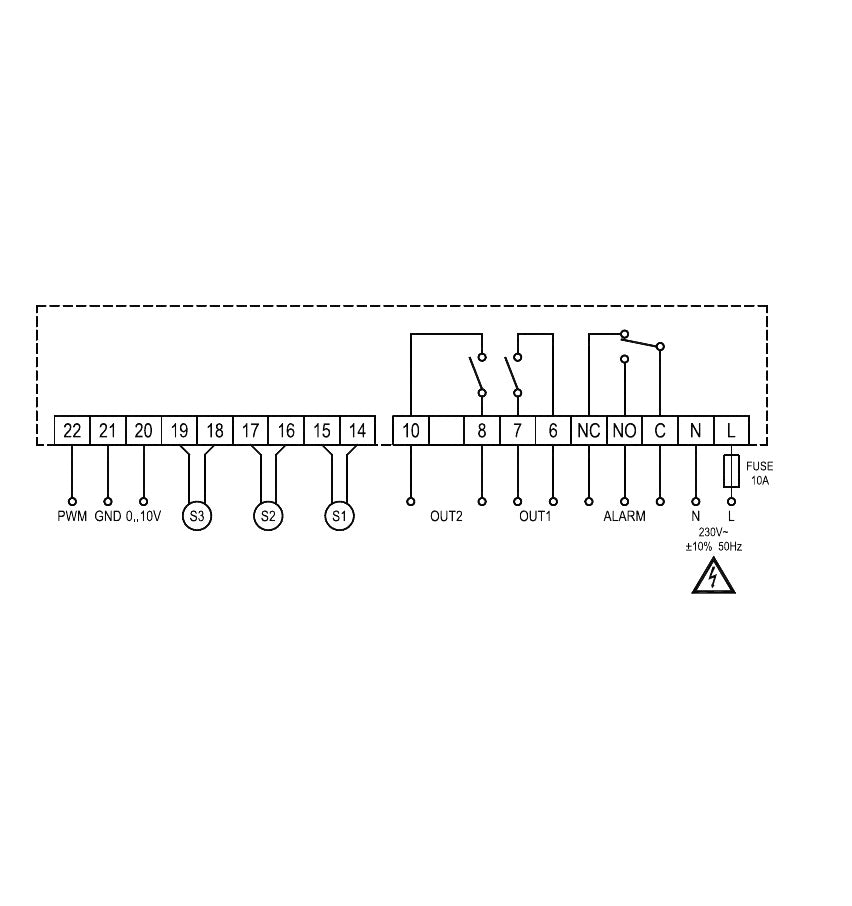

Portata contatti:

Relè uscita OUT 1: 2(1)A max 250V~(SPST) contatti liberi da tensione
Relè uscita OUT 2: 8(1)A max 250V~(SPST) contatti liberi da tensione
Relè uscita allarme: 4(1)A max 250V~(SPDT) contatti liberi da tensione

Segnali di Uscita:

PWM:
Ampiezza: 10V +-15%
Frequenza: 1KHz §
Corrente: 15mA max.

0..10V:
Ampiezza: 0V..10V ±10%@10V
Carico minimo: 10KOhm.

Temp. funzionamento: 0°C .. 40°C
Temp. stoccaggio: -10°C .. +50°C
Limiti umidità: 20% .. 80% RH non condensante
Contenitore: Materiale: ABS V0 autoestinguente - Colore: Bianco segnale (RAL 9003)
Dimensioni: 156 x 108 x 47 (L x A x P)
